鍇威特重磅推出
100V高效可靠Buck同步整流控制器CSV3617
完美適配自研MOSFET
概要
隨著電源管理芯片應用的日益拓展，降壓Buck芯片也從常見的低壓小功率、集成MOS管等方案拓展到高壓大功率的降壓控制器應用場合。這種控制器可以靈活配置輸出MOS器件和工作頻率，實現不同功率下的降壓應用場合。
鍇威特最新推出了寬范圍100V高壓Buck控制器芯片CSV3617，將完美滿足目前常見的48V，60V，72V電池包及直流母線給低壓側電子系統的供電需求。
（圖一 高壓buck控制器應用場景）
在常見的市場如二輪車、數據中心、電動車，光伏便攜式儲能等都對寬范圍降壓buck控制器芯片有越來越多的需求。主要原因在于電池包，光伏電池板等電源設備容易出現較大范圍的電壓波動范圍，同時下游電子設備也對功率等級提出了越來越高要求，以滿足更高的算力、更豐富的用戶功能等。
CSV3617簡介
（圖二 CSV3617應用電路）

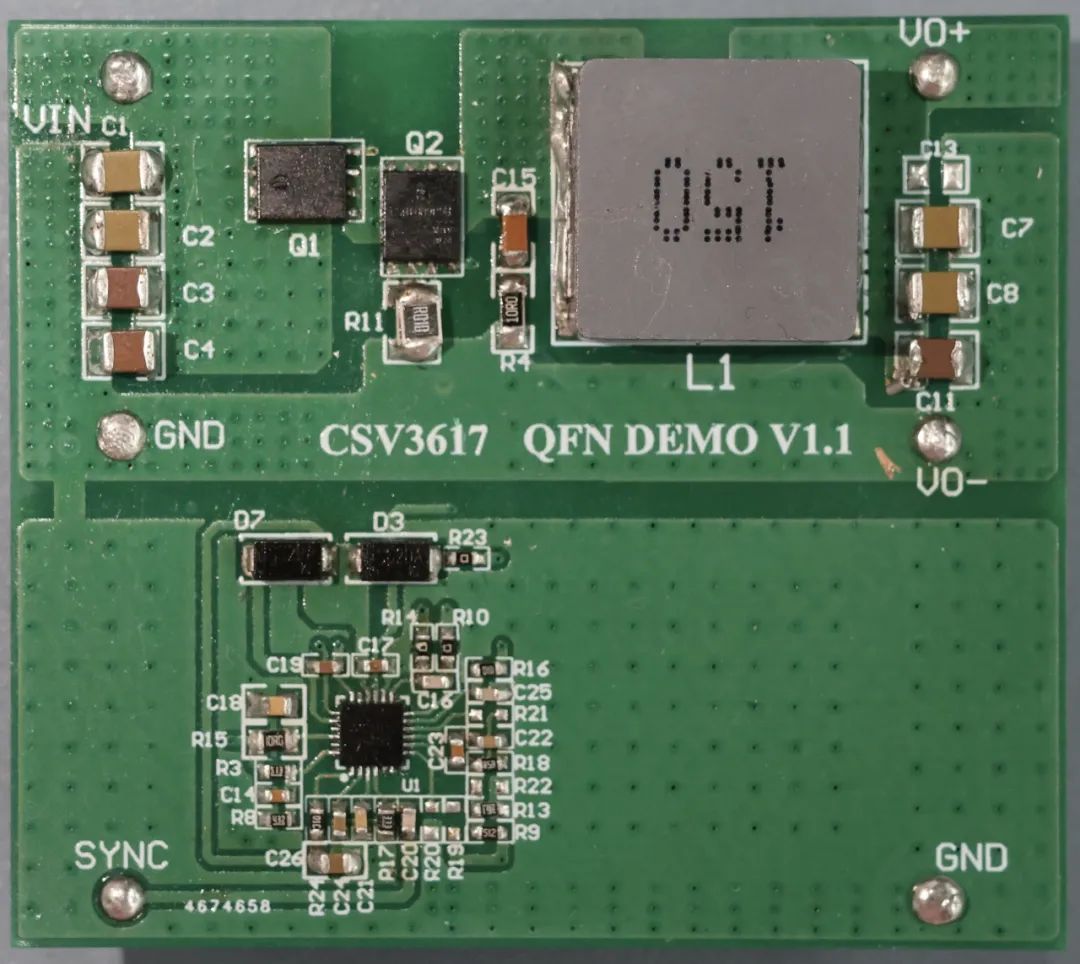

（圖三 CSV3617DEMO）
主要特性
5.5V~100V寬輸入電壓范圍
7.6V驅動電壓或外部VCC偏置電壓
2.5A/3.3A Source/Sink驅動電流
模擬峰值電流模式控制
外部可調節斜坡補償
自適應死區時間
工作頻率高達750KHz
可同步外部時鐘功能
可選二極管仿真模式（防反向電流）
可編程軟啟動
欠壓鎖定功能
CM管腳輸出平均電流監測
外部補償器可調
熱關斷保護，過流/過壓保護，短路保護
應用領域
車用信息娛樂
工業DC-DC電機驅動器
汽車USB電源
電信服務器
移動儲能
性能測試

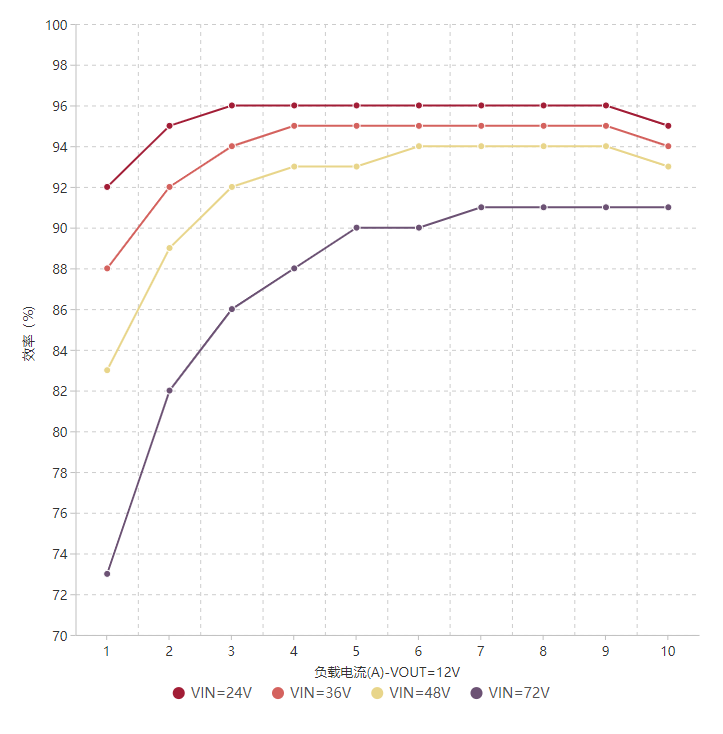

效率曲線

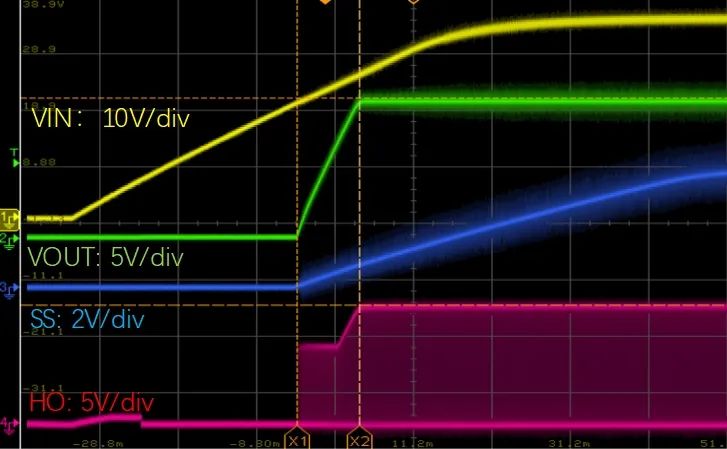

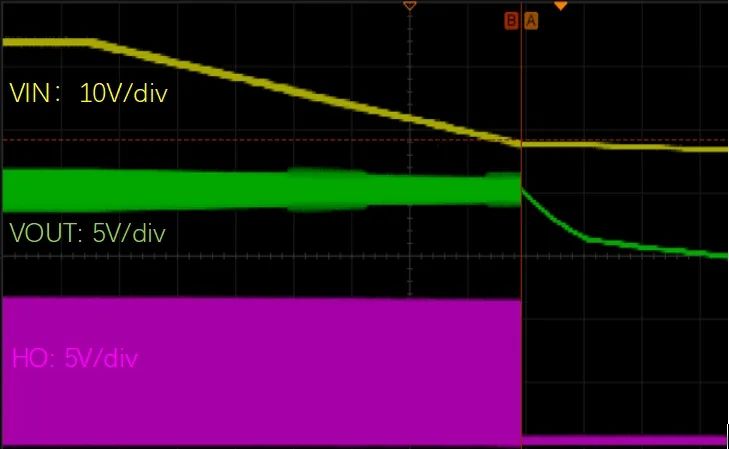

啟動關斷波形
10ms/div
50ms/div

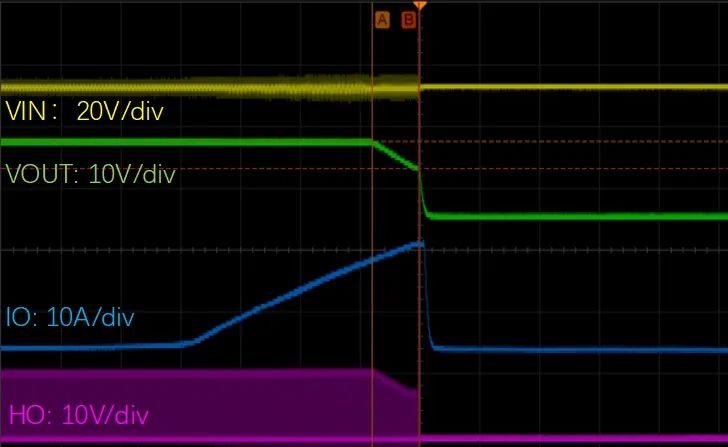

輸出短路保護波形
1ms/div

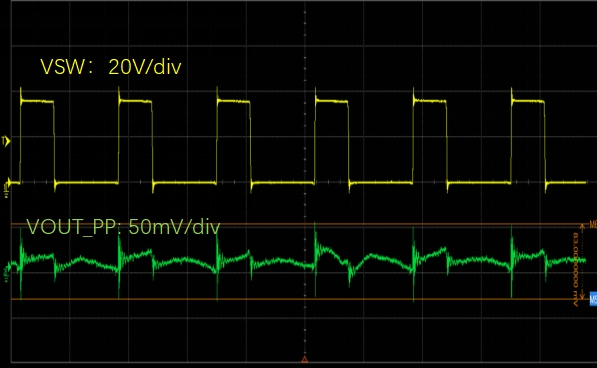

輸出紋波波形（滿載）
2us/div

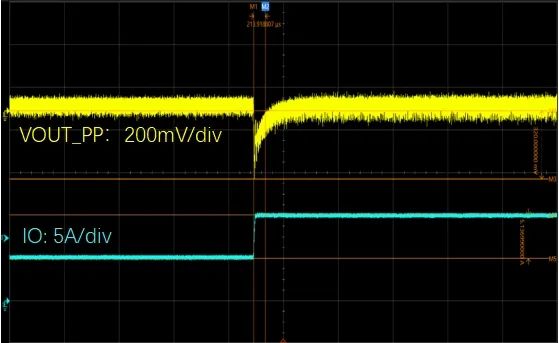

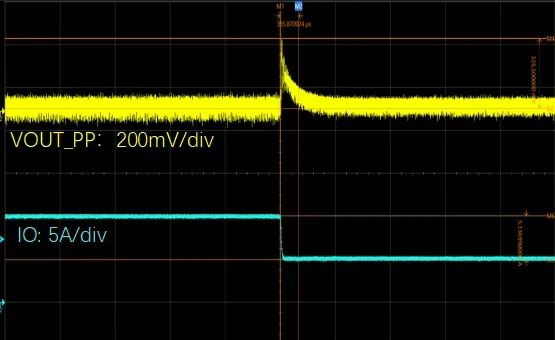

IO 5A->10A->5A跳變波形
1ms/div
1ms/div

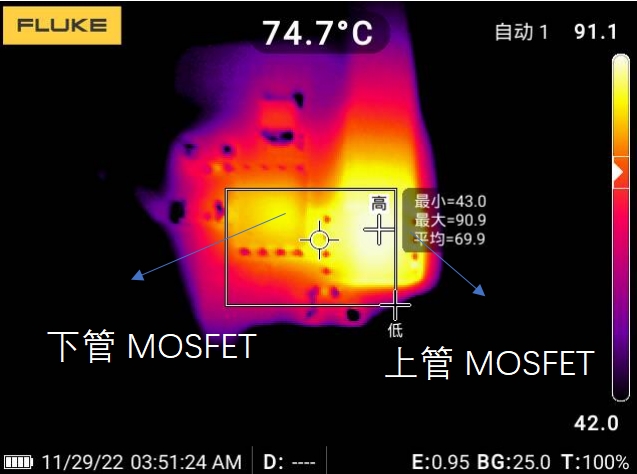

溫度表現
測試工況：VIN=48V, VOUT=12V, IOUT=10A(1min)

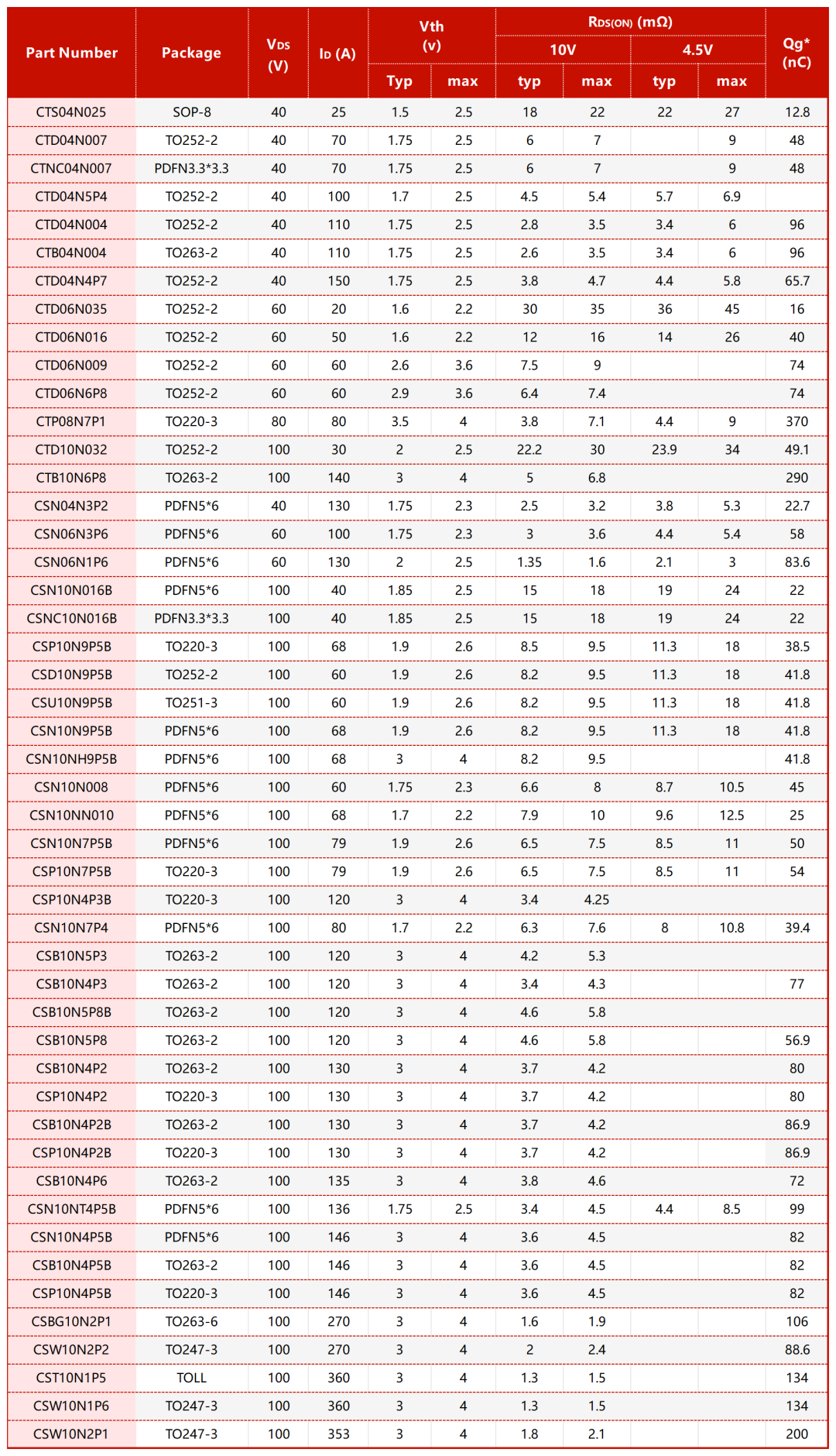

CSV3617可搭配鍇威特100V以下MOS選型表：
總結
CSV3617是一款適用于高壓寬范圍輸入的同步降壓控制器芯片。其控制方法基于模擬峰值電流控制。可實現外部斜坡補償調節和外部環路補償器調節。通過調節模擬電流斜坡可降低脈寬調制電路的噪聲敏感度，從而對高輸入電壓下所需的極小占空比進行可靠穩定控制。
CSV3617采用自適應死區時間控制來適配不同功率管，以提高工作效率。另外，用戶可選二極管仿真模式實現電感電流在輕載情況下的斷續模式，從而提高輕載工作效率。CSV3617還可以使用外部偏置電源給VCC供電，從而改變驅動電壓。通過管腳CM可提供平均輸出電流信息，幫助客戶監測輸出電流。同時，CSV3617還通過輸入欠壓，輸出過壓，輸出過流/短路，過溫等豐富的保護功能保障了芯片的高可靠性運行。
