BMS（電池管理系統）是保障電池高效使用的必備系統。它通過實時監測電池的電壓、電流和溫度，分析電池的使用環境、能量狀態和健康狀況，確保電池組在安全、壽命和性能方面表現優良。BMS可以防止溫度不均導致的模塊失衡，避免因局部過熱引發的安全事故。同時提供能量均衡功能，提升電池的有效儲能和使用時間。

BMS廣泛應用于新能源汽車、儲能系統、航空航天、消費電子等行業，確保電池的安全、高效和長壽命運行。

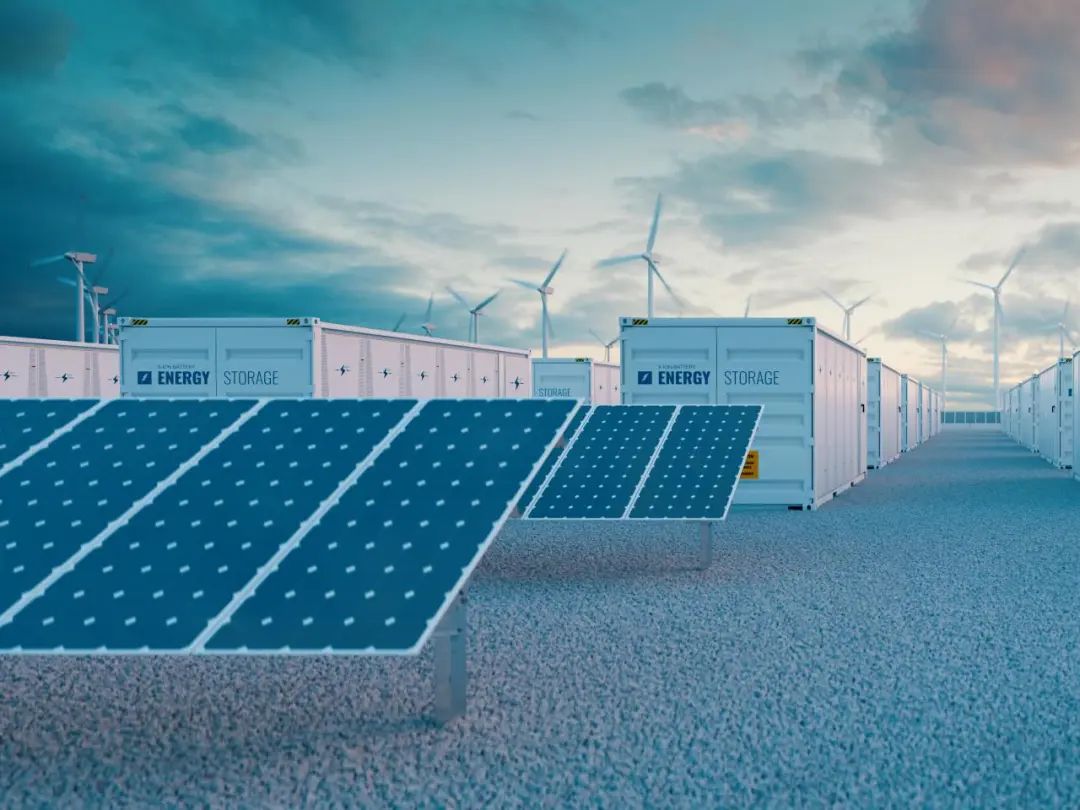

圖一：BMS 應用領域

a.新能源汽車；b.儲能系統；c.航天航空；d.消費電子

保護開關MOSFET 關鍵參數分析

在選擇BMS（電池管理系統）背靠背充放電保護MOSFET時，需綜合考慮以下關鍵因素：

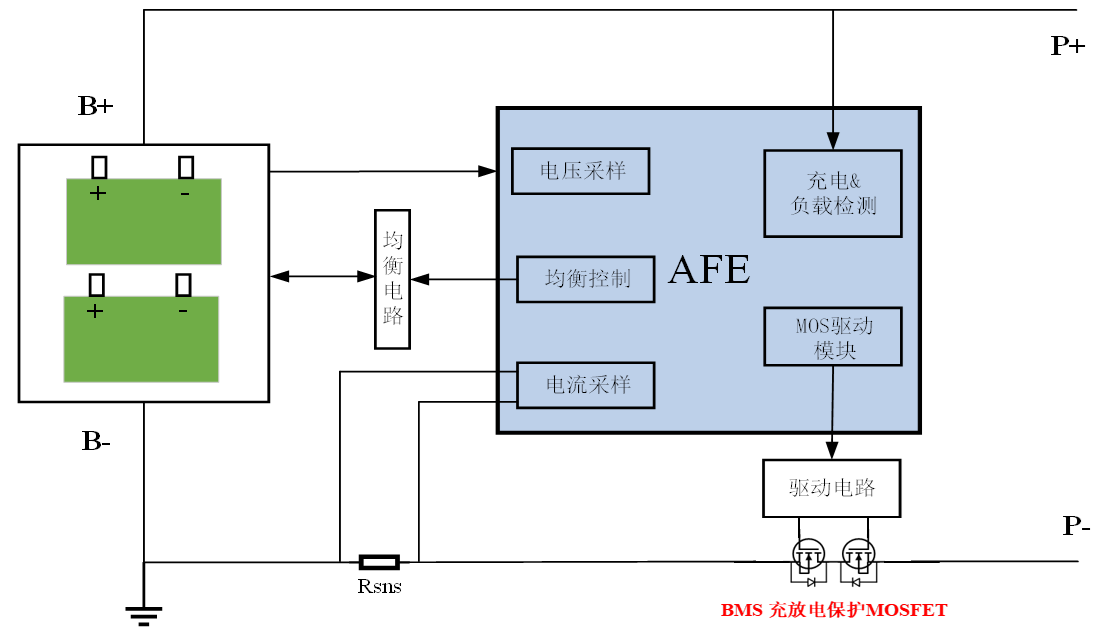

圖二：BMS 常見系統框圖

1. 耐壓能力：MOS管的耐壓值（Vdss）應高于電池最大電壓的1.5倍，以防止擊穿。

2. 電流額定值：MOS管的電流額定值應大于或等于電池的最大充放電電流,避免MOS管因過載而損壞。

3. 導通電阻（Rds-on）：導通電阻越小，損耗和發熱越低，效率越高，尤其在多管并聯時，低Rds-on可進一步優化性能。

4. 柵極電荷（Qg）：柵極電荷越小，開關損耗越低，開關速度越快。

5. 柵極門檻電壓（Vgs-th）：需確保柵極電壓能可靠開啟漏源電流，且多管并聯時，Vgsth應嚴格分檔，保證一致性。

6. 寄生電容（Ciss、Crss）：對于高側開關應用，因驅動電流較小，需盡量減小寄生電容，以確保短路時快速關斷；低側開關應用可通過電路調整適配。

7. 工作溫度范圍：MOS管需能在BMS的工作溫度范圍內穩定運行。MOS溫升計算可利用以下公式：

         TJ=Ta+P*RθJA

          其中Ta為BMS系統環境溫度，P為MOSFET功耗，RθJA為MOSFET管芯到環境的熱阻系數。

BMS保護設計難點與解決策略

1. 短路瞬間MOSFET電流大

   問題：短路時電流可達幾百至上千安培，需在極短時間內（200μS至1000μS）切斷電流，否則可能引發嚴重事故。

   解決：短路保護電路需具備快速響應和高準確性，除了保護芯片需要足夠驅動電流，保護MOSFET需要較小柵極電容，確保放電MOSFET迅速關斷。

2. 短路持續期間內MOSFET損耗發熱大

   問題：MOSFET完全導通時電流迅速上升，功耗為Pon=Isc2*Rds(on)，MOSFET嚴重發熱，可靠性下降。

   解決：需要選擇全工作區較寬的MOS來抵御200μS至1000μS的短路時間，降低炸管風險，同時選擇熱阻低的MOS并加強外部散熱。

3.  關斷MOSFET時瞬態電壓尖峰高

   問題：由于線路長短和系統工作電流各不相同，MOSFET關斷時產生的高電壓尖峰也因系統而異，可能超過其耐壓值，發生雪崩擊穿。

   解決：需采取措施降低瞬態電壓尖峰，同時選擇耐壓值穩定，雪崩能力強的MOSFET。電壓尖峰Vspike = Vb+L×di/dt。需確保MOSFET的雪崩能量足夠，避免失效。

鍇威特100V/1.1mohm TOLL 封裝

短路保護 MOSFET介紹

基于BMS的特殊應用，鍇威特自主研發的CST10N1P5C為BMS在多領域的應用提供了優秀的選擇，該MOS管具有以下特點：

• 超低的柵極驅動電荷

• 較低的熱阻

• 超低的導通電阻Rdson（1.1mΩ）

• 寬泛的SOA工作區

• 強大的抗尖峰電流能力

圖三：CST10N1P5C TOLL封裝（100V/1.1mohm）

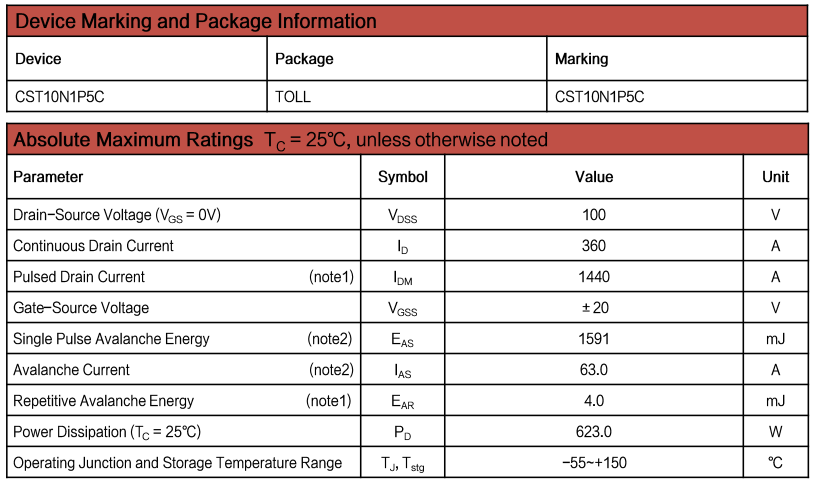

CST10N1P5C主要參數如下：

應用領域

• 電池管理系統（BMS）

• 輕型電動車（LEV）

• 儲能逆變器

• 無人機（UAV）

• 電機驅動

• DC/DC轉換器

CST10N1P5C性能測試

01、柵極電荷對比

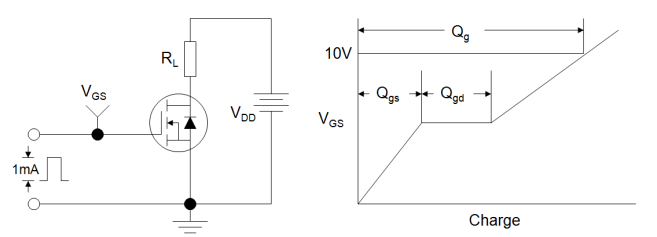

柵極電荷測試電路通常用于測量MOSFET的柵極電荷特性。柵極電荷(Qg)是評估開關性能的重要參數，它包括柵源電荷(Qgs)和柵漏電荷(Qgd)

Qgs階段：柵源電壓上升到閾值電壓之前，主要充電柵源電容。

Qgd階段：柵源電壓繼續上升，柵漏電容開始充電，直到器件完全導通。

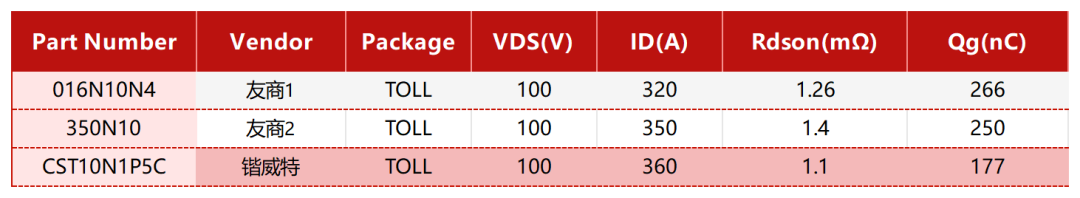

表1：CST10N1P5C與友商相同應用MOS柵極電荷對比

02、EAS對比測試

單脈沖雪崩能量（EAS）是描述MOSFET在雪崩模式下能承受的能量極限參數，用于評估器件在瞬態過壓下的耐受能力。

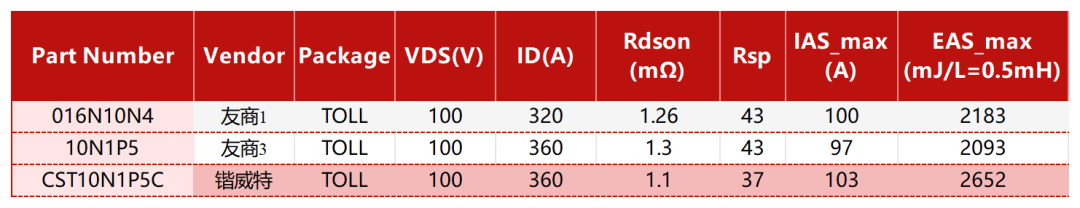

表2：CST10N1P5C與友商相同應用EAS能力對比

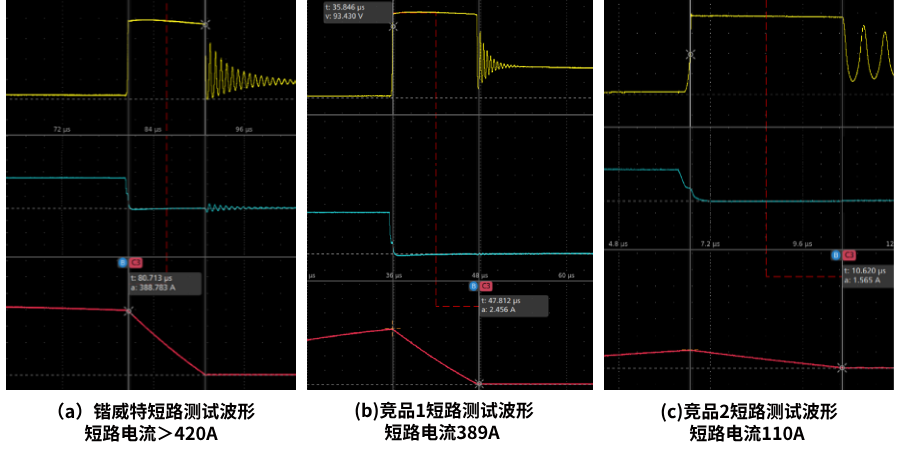

03、短路對比測試(大電流快速關斷)

對比競品，鍇威特能承受的最大短路電流高達420A，保護管應用具備一定的優勢。

表3：CST10N1P5C與友商相同應用短路能力對比

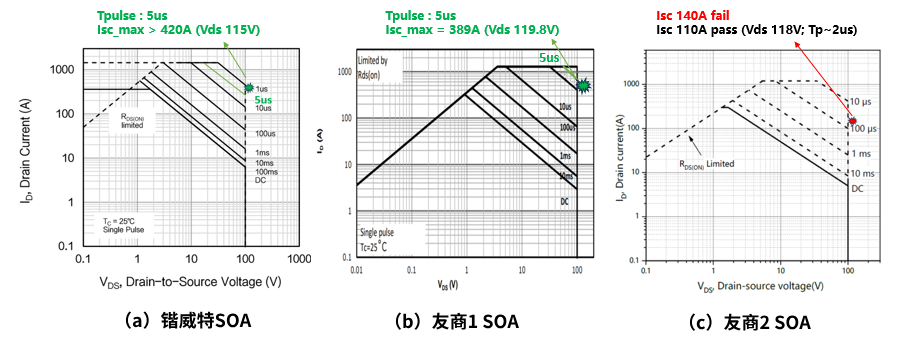

04、安全工作區SOA對比

MOS管工作時，電壓和電流需在安全工作區（SOA）內，以確保安全。SOA由五條限制線組成：導通電阻Rds(on)限制線、電流限制線、功率限制線、熱穩定限制線和擊穿電壓限制線。這些限制線分別約束不同參數，幫助MOS管在BMS短路保護、熱插拔、電機驅動、開關電源等應用中安全運行。通過對比友商產品，可以發現鍇威特的SOA范圍最大，針對BMS應用場合更具備明顯優勢。

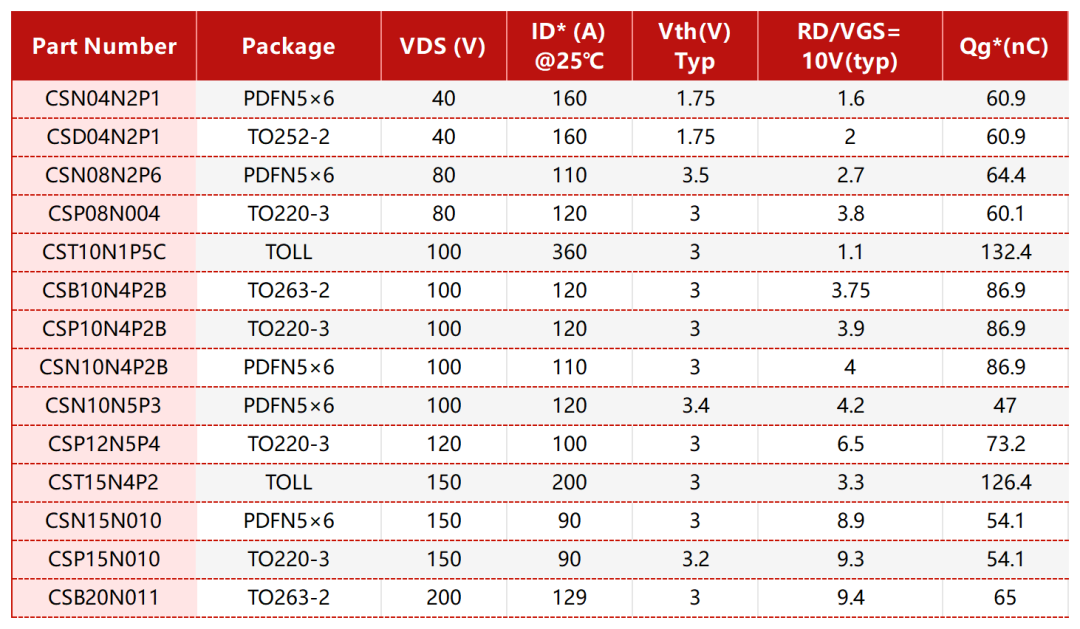

 鍇威特主推BMS應用MOSFET列表
